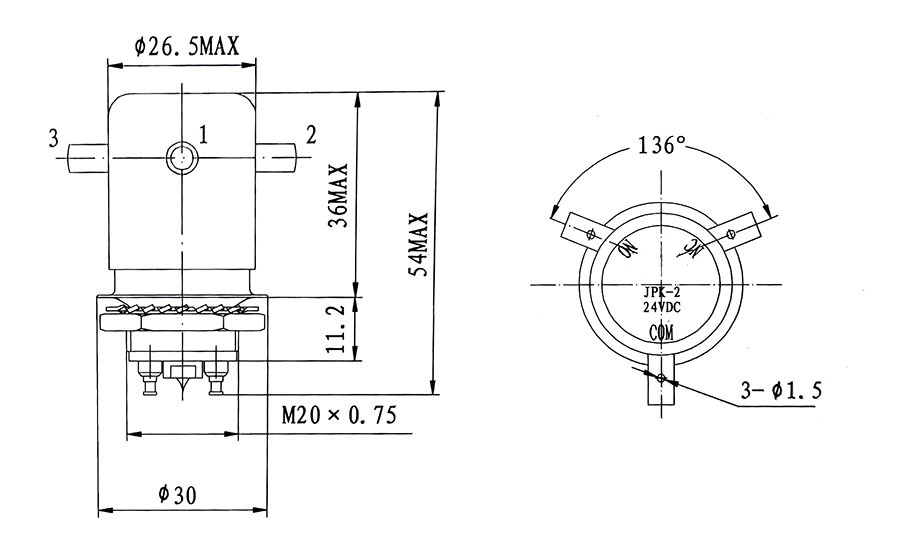

真空陶瓷继电器 JPK-2/063 JPK-23/063A 型
真空继电器是一种使用真空管作为控制元件的电子设备，具有独特的工作原理和显著的特点，广泛应用于各种电路中。
关键词 : 真空陶瓷继电器 JPK-2/063 JPK-23/063A 型
手机：13903792565 段经理
手机：13503495123 段经理
| 规格号 | JPK-2/063 | JPK-23/063A | |||
| 触点组合形式 | 1Z | 1Z | |||
| 试验电压(直流或50Hz交流峰值)kV | 15 | 15 | |||
| 额定工作电压(峰值)kV | DC or AC 50Hz | 12 | 12 | ||
| AC2.5MHz | 10 | ||||
| AC16MHz | 8 | ||||
| AC32MHz | 5 | ||||
| 额定承载电流(有效值) A | DC or AC 50Hz | 50 | 30 | ||
| AC2.5MHz | 30 | ||||
| AC16MHz | 17.5 | ||||
| AC32MHz | 10 | ||||
| 接触电阻(最大) Ω | 0.012 | 0.025 | |||
| 分布电容（pf） | 断开的触电间 | 0.5 | 0.5 | ||
| 触电与外壳间 | 1 | 1 | |||
| 绝缘电阻（最小）MΩ | 断开的触电间 | 10000 | 10000 | ||
| 线圈与外壳间 | 1000 | 1000 | |||
| 动作时间(最大)ms | 18 | 18 | |||
| 释放时间(最大)ms | 9 | 9 | |||
| 温度范围 (℃) | -55～+125 | -55～+125 | |||
| 冲击级别 (Peak g's) | 50 | 50 | |||
| 振动级别(Hz) | 10~500 | 10~500 | |||
| 机械寿命(×106) | 1 | 1 | |||
| 标称重量(g) | 74 | 74 | |||
线圈数据
| 标称电压 | (DC)V | 220 | 110 | 48 | 27 | 24 | 12 | ||
| 吸合电压 | ( 最大 ) V | 150 | 70 | 30 | 16 | 16 | 8 | ||
| 释放电压 | (最小)V | 10 | 2 | 2 | 1.5 | 1.5 | 0.5 | ||
| 线圈电阻 | Ω±10% | 10000 | 5400 | 615 | 270 | 180 | 48 | ||
